Trong mọi công trình xây dựng nhà ở cho gia đình có sử dụng hạng mục thang máy. Việc xác định kích thước thang máy gia đình phù hợp tải trọng với ngôi nhà và việc thiết kế bản vẽ thang máy gia đình chuẩn là điều rất quan trọng. Nó giúp thi việc thi công được chính xác và không bị sai sót, lãng phí trong quá trình thực hiện và quan trọng là đảm bảo được yếu tố kết cấu chịu lực đúng và đủ cho công trình
==>>>Tham khảo bài viết tổng hợp chi tiết mọi: kích thước thang máy gia đình

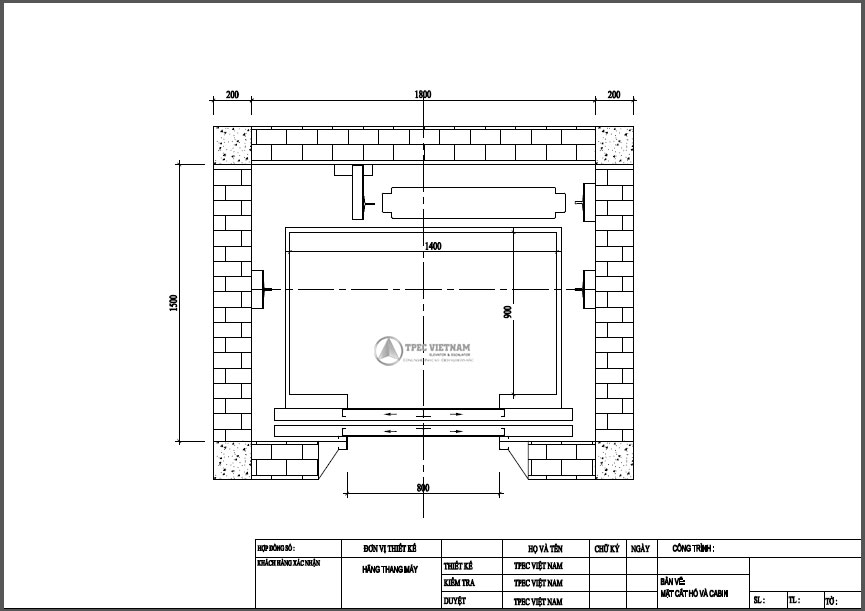

Bản vẽ thang máy gia đình bê tông tường gạch

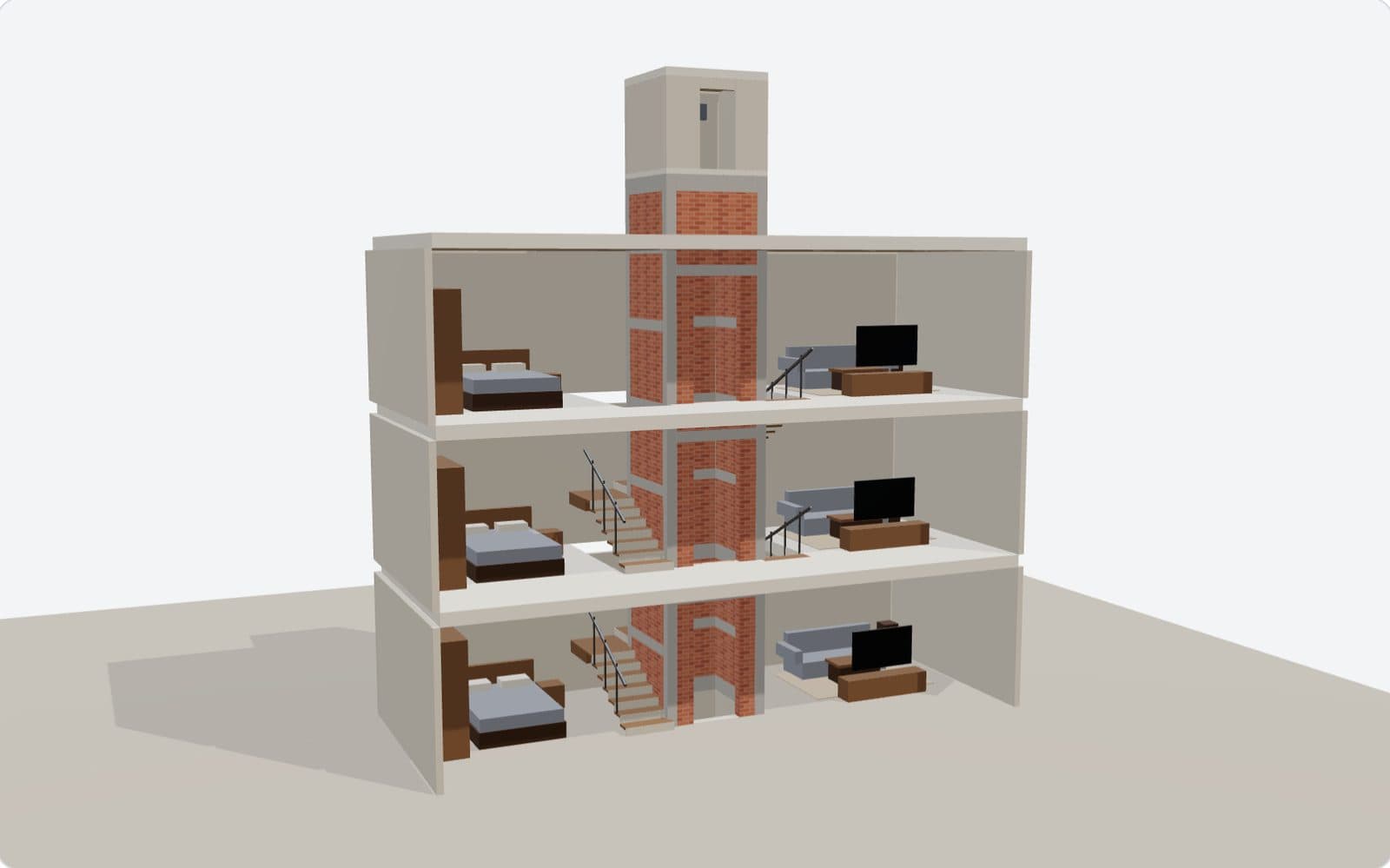

Thông thường tại việt Nam đang phổ cập 2 dòng thang máy có phòng máy và không phòng máy với kiểu xây dựng theo cấu trúc cột bê tông tường bao quanh bằng gạch
Download bản vẽ xây dựng thang máy gia đình tại đây: bản vẽ thang máy 450kg KPM.pdf ; bản vẽ thang máy 350kg có phòng máy.pdf
sự khác biệt bản vẽ thang máy có phòng máy và không phòng máy
Yêu cầu kĩ thuật bản vẽ xây dựng hố thang (do khách hàng thực hiện)
1 . Đảm bảo kích thước thông thủy của giếng thang cho phép sai lệch nhưng không quá tối đa : ± 25 mm ( đối với độ cao <= 30m )

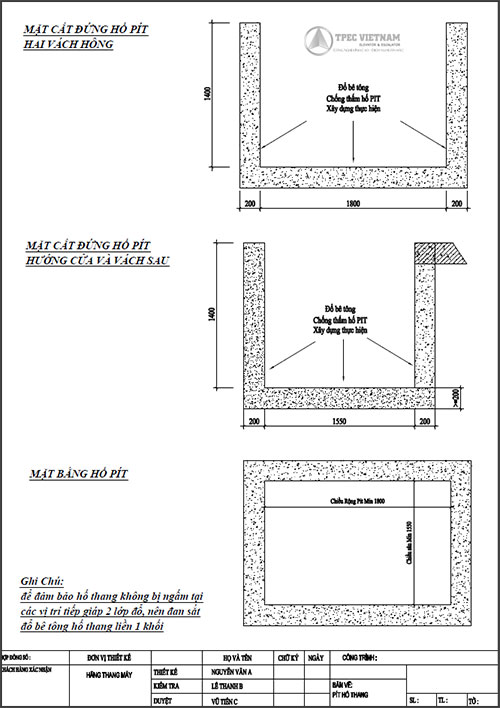

2 . Chống thấm hố thang , đảm bảo việc khoan sâu 150mm nước không thấm
3 . Xây dựng phải chừa hay đục các lỗ đặt hộp gọi tầng ( theo bản vẽ)

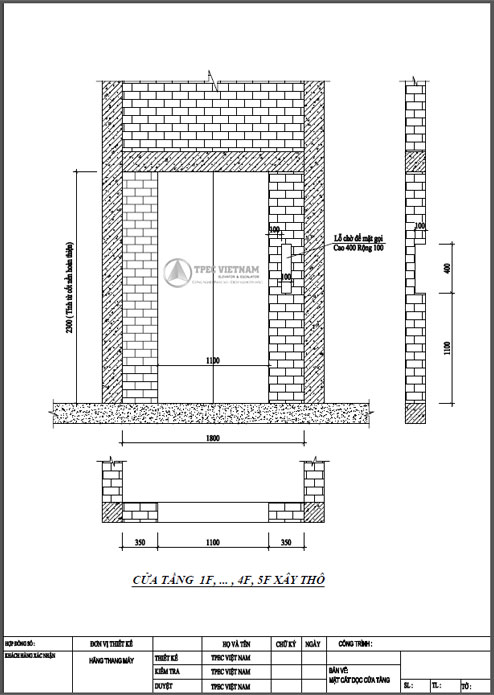

4 . Có dầm bê tông phía trên cửa ( theo bản vẽ ) để treo bộ truyền cửa và cánh cửa, 3 vách còn lại dầm bê tông làm ( ở giữa tầng để lắp gối ray
5 . Có móc treo chịu lực ở đỉnh buồng máy >=2000kg ( xây dựng theo bản vẽ)
6 . Cầu thang bộ lên phòng máy hay xuống hố Pit

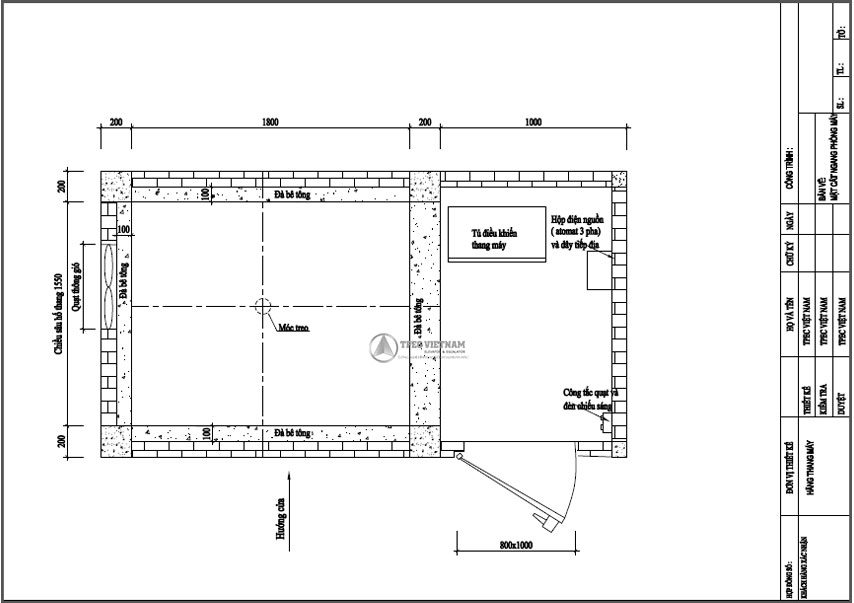

7 . Buồng máy có cửa ra vào , có khóa , có đèn , lắp quạt thông gió ( Hoặc có lắp cút thông gió phi 110 ở 4 mặt hố thang ) đảm bảo nhiệt độ luôn ở mức<=50o C độ C ( Khuyến cáo của mọi hãng thang máy trên thế giới), thông gió tốt và chuột không bọ không chui qua được.
8. Cung cấp nguồn điện 3 pha , hộp điện có Aptomat 3pha - 40A (trường hợp sử dụng điện 1 phase thì hộp điện có Aptomat 1 pha - 40A) và Aptomat 1 pha - 5A , có cọc tiếp đất nối dây dẫn tiếp địa(>=8mm) lên phòng máy
9 . Hoàn thiện phần xây dựng sau khi lắp đặt xong phần cơ khí để bên thang máy hoàn thiện sang phần vận hành.
Bản vẽ thang máy gia đình cho nhà cải tạo
Đối với công trình xây mới, bản vẽ hố thang máy có thể dễ dàng lên thiết kế. Đơn vị cung cấp chỉ cần xác định được nhu cầu loại thang, tải trọng thang, số điểm dừng là đã có thể cung cấp bản vẽ một cách nhanh chóng. Ngược lại, với nhà cải tạo, kĩ sư thiết kế cần khảo sát kĩ mặt bằng thực tế, lên phương án tư vấn và phối hợp cùng chủ đầu tư chọn ra một phương án thiết kế tối ưu. Bản vẽ cần thể hiện được mặt bằng hiện trạng và mặt bằng sau khi cải tạo, linh hoạt với điều kiện thi công thực tế mà vẫn đảm bảo được các yếu tố kĩ thuật.
Bản vẽ sơ đồ cấp điện 3 phase lên phòng máy thang máy
Sơ đồ cấp điện 3 phase lên phòng máy, cung cấp nguồn điện thi công lắp đặt và là nguồn điện hoạt động của hệ thống thang máy. Nội dung bản vẽ sơ đồ này gồm các hạng mục:
- Hạng mục sơ đồ thi công tiếp địa (chủ đầu tư thực hiện): gồm hệ thống cọc tiếp mát đóng dưới sàn nền tầng 1 được đấu nối với dây tiếp địa kéo lên tủ điều khiển chính của thang máy. Hệ thống tiếp đia là một phần quan trọng của thang máy, giúp xử lý chống nhiễu và dò điện trong quá trình sử dụng.
- Hạng mục sơ đồ nguyên lý cấp điện cho tủ điều khiển: chủ đầu tư cấp nguồn điện 3 phase (dây 3 phase và attomat 3 phase) lên phòng máy chỗ vị trí đặt tủ điều khiển và phạm vi của nhà thầu thi công thang máy.
Bản vẽ thang máy cho hố thang khung thép, khung nhôm
Đối với những nhà cải tạo, những gia đình muốn làm cầu thang máy xung quanh cầu thang bộ để làm thang máy kính, hoặc những công trình lắp thang máy ngoài trời mà việc xây dựng thêm cho phần thang máy phức tạp thì phương án lắp khung thép thang máy là một lựa chọn hợp lý
Download các bản vẽ thang máy khung thép: bản vẽ thang máy khung thép vách kính 630kg KPM.pdf
lưu ý:
Độ lệch dây rọi sau khi dựng khung thép hàn liên kết không bắt ốc thì không được vượt quá 15mm
Đối với khung thép chấn bắt bulon ốc, hoặc khung nhôm bắt liên kết ốc thì độ đổ không được vượt quá 10mm
