Thang máy kính

Thang máy kính ngày càng được sử dụng rộng rãi cho các gia đình, Villa, Biệt thự... do tính thẩm mỹ cao, độ êm ái, đảm bảo mọi yếu tố an toàn. Bạn đang tìm hiểu về thang máy kính? Chúng tôi sẽ giúp bạn có cách nhìn tổng thể về loại thang máy kính hiện đại và sang trọng này.

Thông số kĩ thuật thang máy kính

• Loại thang: thang máy kính / thang máy vách kính, lồng kính
• Động cơ điện: loại động cơ cáp tải
• Tải trọng: 200kg, 250kg, 350kg, 450kg đến 630kg
• Tốc độ max:  từ 0.5m/s đến 1 m/s ( 60 m/ph )
• Tỷ số truyền động: 2:1
• Phòng máy: không yêu cầu (MR or MRL)
• Số điểm dừng tối đa: 7 stop (21m)
• Hố PIT (Pit Depth Min): tối thiểu 300mm
• OH (Over Head Min): nhỏ nhất 2550mm
• Nguồn điện: 1 pha 220V- 50HZ có thể dùng điện 3 phase
• Cấu trúc hố: khung thép chấn hoặc khung nhôm vách kính chịu lực
• Đảm bảo tuân thủ chất lượng theo TCVN và 2014/33 / EU

Lưu ý: Để đảm bảo lắp được thang máy lồng kính đúng tiêu chuẩn cho gia đình cần được tư vấn chính xác về mặt kích thước, hố PIT và OH từ các kĩ sư TPEC, kết hợp với  kiến trúc sư, kĩ sư xây dựng của chủ đầu tư.

Đặc tính nổi trội của thang máy kính

Thiết kế độc đáo mang phong cách riêng

• Thiết kế hiện đại với khả năng tùy biến cao, phục vụ cho mọi yêu cầu khác biệt
• Đa dạng mẫu mã, kiểu dáng vách kính
• Thiết kế cơ khí chắc chắc nhưng vẫn đảm bảo mức độ thẩm mỹ cực cao
• Sáng tạo hơn với khung nhôm hợp kim hoặc khung thép vách kính

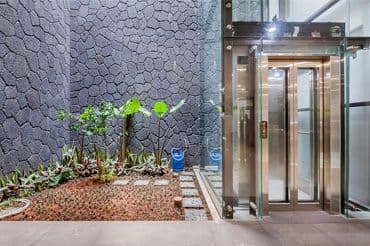

• Bừng sáng không gian. Phù hợp với kiến trúc nội thất trong ngôi nhà
• Tăng mức độ sang trọng cho ngôi nhà / Biệt thự

Tối ưu không gian, kiến trúc mở

• Không yêu cầu thêm không gian phòng máy.
• Không cần hố PIT đào sâu
• Không làm hỏng cấu trúc công trình
• Hố Pit âm sâu: chỉ từ 200mm
• OH (chiều cao) tầng trên cùng: chỉ từ 2,5m
• Kích thước nhỏ gọn: chỉ từ 850*1250 mm; hoặc 1000x1000mm
• Tiết kiệm tối đa diện tích xây dựng , nâng cao khả năng tự do thiết kế kiến trúc

Công nghệ tiên tiến, tiết kiệm điện năng

• Động cơ là loại máy kéo không hộp số tiết kiệm đến 40% năng lượng.
• Công nghệ biến tần VVF Inverter hiện đại giúp giảm thiểu tối đa điện năng.
• Công nghệ led giúp giảm 50% điện năng so với loại thông thường
• Kết hợp với thiết kế sáng tạo đảm bảo thang êm, an toàn, mức độ tiếng ồn thấp đáng kể. Mức tiêu thụ điện giảm đồng thời giảm đến 60% lượng khí thải CO2, thân thiện môi trường sống.

Các loại thang máy kính

Các loại thang máy kính có cấu tạo chi tiết đều sử dụng vách là vật liệu bằng kính cường lực có thiết kế buồng thang khác nhau như: thang máy kính vuông (4 mặt vách kính phẳng), thang máy kính lục giác, thang máy buồng kính bán nguyệt, thang máy lồng kính tròn . Về cơ bản hoạt động giống các loại thang máy tải khách thông thường với cửa full kính hoặc cửa kính nẹp viền inox 304,. Giúp phù hợp kiến trúc với từng công trình riêng biệt và tốt nhất

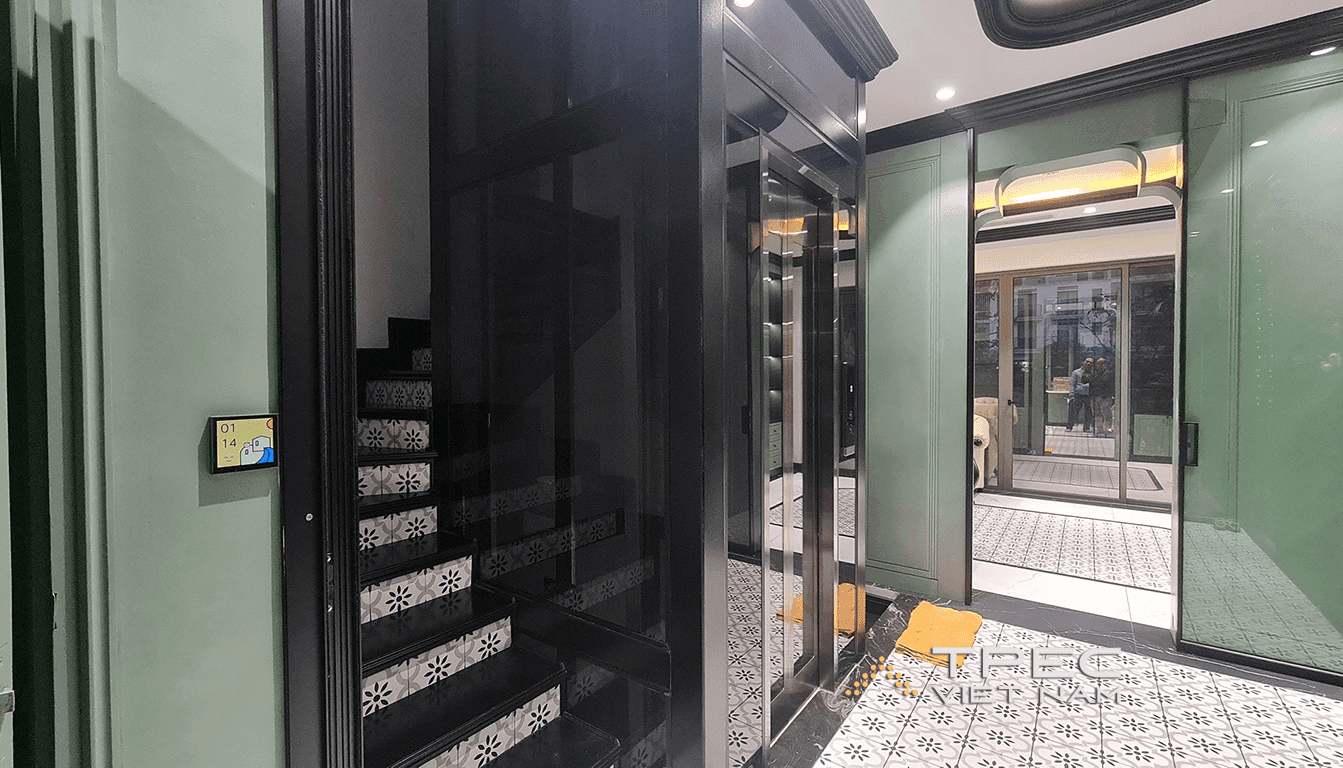

Thang máy lồng kính lắp trong nhà

Lắp đặt thang máy kính gia đình trong nhà, những nơi có diện tích nhỏ từ 1m2 trở lên, đảm bảo được phù hợp về mặt thẩm mỹ, tính tiện dụng, có view quan sát, thông thường là xung quanh cầu thang bộ, giếng trời, góc nhà có view hướng phía trước

Thang máy kính gia đình lắp ngoài trời

Áp dụng khi bên ngoài nhà có diện tích lắp đặt phù hợp với cảnh quan kiến trúc. Có 1 mặt hướng cửa tầng lắp giáp vào tường nhà và có view quan sát ra 3 hướng còn lại nhưng vẫn phải đảm bảo được tính tiện dụng

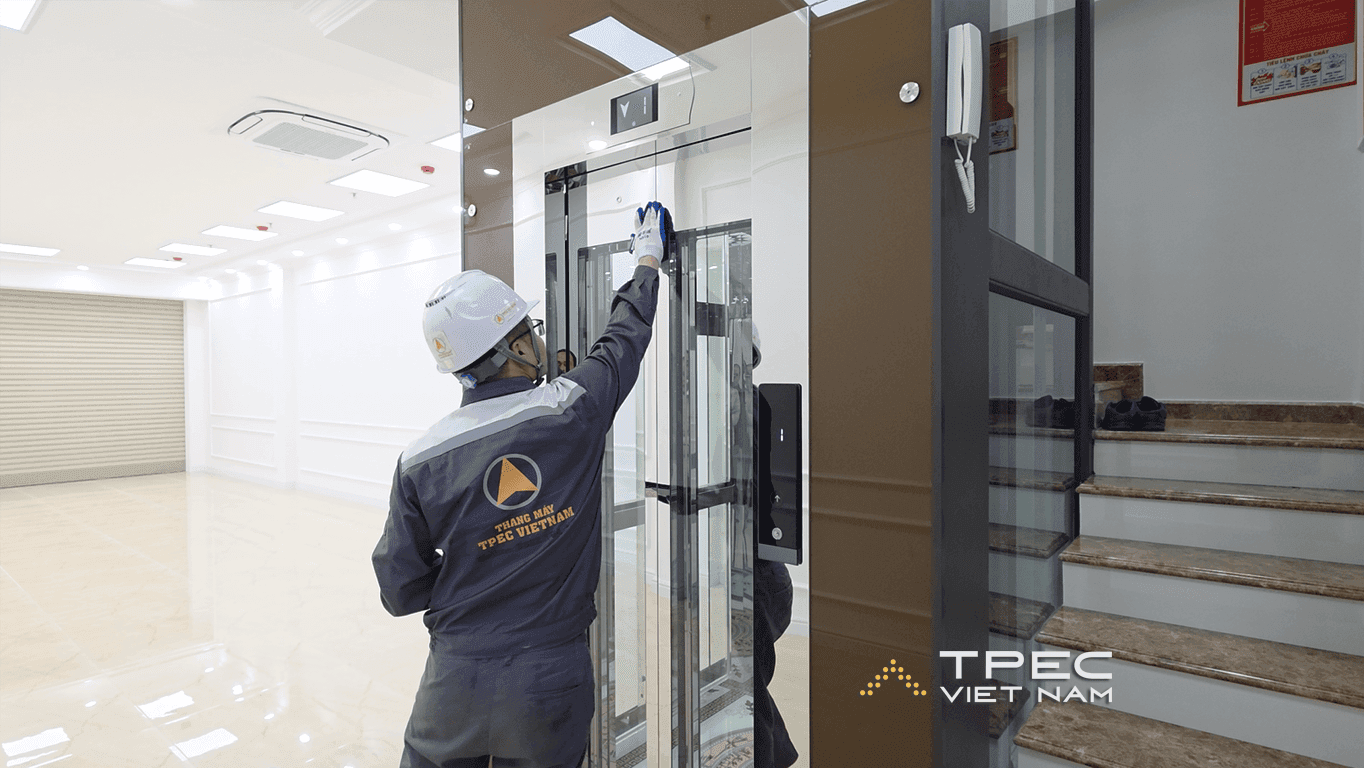

Thang máy kính quan sát lớn ngoài trời

Thường áp dụng cho tòa nhà văn phòng, khách sạn lớn, các trung tâm thương mại có khoảng giếng trời ở giữa ... view quan sát rộng, cao tầng và cần tải trọng lớn, tốc độ cao, sử dụng điện 3 pha

Thang máy kính cửa mở tay

Là loại thang máy siêu tiết kiệm diện tích, êm ái và sang trọng

Kích thước chỉ từ 0,8 đến 1,2 m2 trở lên, đảm bảo được phù hợp về mặt thẩm mỹ,

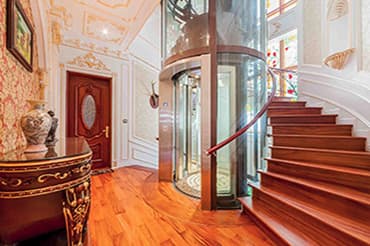

Thang máy kính tròn cho biệt thự

Thang máy kính tròn thường áp dụng lắp đặt trong nhà nơi có diện tích không gian lớn, phổ biển là các biệt thự hoặc khách sạn cao cấp. Chi phí loại thang máy này cao hơn rất nhiều so với các dòng thang máy kính thông thường.

Thang máy kính hình bán nguyệt

Áp dụng cho nhà có 3 vách giáp tường, 1 vách có thể nhìn ra ngoài

Báo giá thang máy kính! Giá bao nhiêu? Tổng giá thành thang máy vách kính hoàn thiện?

Giá thang máy kính / vách kính, buồng kính / kính quan sát nó phụ thuộc vào số điểm dừng lựa chọn vách kính như thế nào, tải trọng, vị trí lắp đặt, thiết bị cấu thành, hệ thống khung thang là gì? Vậy tổng giá thành thang máy lồng kính là bao nhiêu tiền?

Tổng giá thành thang máy kính để sử dụng được bao gồm 3 yếu tố chính:

I: Giá thang máy kính;

II: Giá hệ thống khung đỡ thang (khung thép/ khung nhôm);

III: Giá lắp đặt hệ thống kính cường lực an toàn bao che quanh khung thang máy;

Hotline: 0862 164 168

Chúng tôi đưa ra 1 thông số tham khảo cho quý khách hàng tính tổng tiền cần chi phí để lắp đặt hoàn thiện với thông số: 01 thang máy lồng kính 350kg; 4stop; Kích thước hố phủ bì : 1650x1400mm (kích thước hố thang lọt lòng sau dựng khung thang máy là 1550x1300mm); chiều cao mỗi tầng 3m; chiều sâu hố pít 0,4m; chiều cao tầng trên cùng (OH) 2,5m -> tổng chiều cao là: 0,4+3+3+3+2,5=11.9m

Giá thang máy kính bao nhiêu tiền?

• Loại thang: thang máy kính 350kg; 4stop
• Lựa chọn thang kính cửa kính cabin kính
• Kích cỡ lòng hố thang 1550x1300mm
• Kích cỡ Cabin : 1000x950mm
• kích thước cửa tầng : 700 x 2000 / 2100mm
• Giá từ: 295 triệu Đến 375 triệu VNĐ
• Lựa chọn OH cao 4200mm giá giảm 20 triệu
• Lựa chọn thang máy kính 450kg cộng 10 triệu
• Tăng 1 điểm dừng cộng thêm 18 triệu/ 1stop
• Các lựa chọn thêm tính phát sinh theo thực tế

Giá lắp đặt khung thép / Nhôm lựa chọn

• Khung thép chấn định hình dày 4mm Hình chữ C
• Cột C120x50mm, Ngang C120X50mm
• Lựa chọn sơn tĩnh điện các màu tiêu chuẩn
• Giá khung thép tham khảo : 65 triệu VNĐ
• Khung nhôm Hợp kim Anos
• Cột định hình C120x35mm, Ngang C100x35mm
• Lựa chọn sơn tĩnh điện các màu tiêu chuẩn
• Giá khung nhôm tham khảo: 120 triệu VNĐ
• Khung thép được lựa chọn nhiều do độ chịu lực cao, rẻ, độ thẩm mỹ gần xấp xỉ khung nhôm

Giá lắp đặt kính cường lực bao che khung hố thang

• Số mét vuông kính 2 vách hông: 2*11,9*(1,3 - 0,24) = 25,228M²
• Số mét vuông kính 1 vách sau: 1*11,9*(1,55 - 0,24) = 15,589M²
• Số mét vuông kính 1 vách trước: (11,9*(1,55 - 0,24)) - 4*(0,7X2)= 9,989M²
• Loại kính cường lực trắng độ dày 1mm, kính đặt lên khung
• Đơn giá kính theo mét vuông: 850.000 VNĐ/M²
• Tổng giá kính Ước Lượng: (25,228+15,589+9,989)*850.000= 43 triệu

Ghi chú: Giá trên là giá tham khảo, giá có thể tăng dựa trên cấu hình lựa chọn thang máy, loại thang máy, các thiết bị kèm theo, vị trí lắp đặt, độ dày của khung, hay lựa chọn màu sơn đặc biệt, độ dày của kính cường lực... Xin vui lòng liên hệ với chúng tôi để được tư vấn tỷ mỉ và chính xác

Kích thước thang máy kính gia đình

Kích thước thang máy kính gia đình / vách kính / cửa kính từ 200kg hố thang thông thủy nhỏ nhất là 1150*1300 (thang máy kính mini siêu nhỏ cửa mở tự động, buồng cabin thang máy đạt lớn nhất) tới kích thước thang máy phổ biến hơn 350kg 450kg từ 1m4 đến 1m6 được thiết kế rất linh hoạt, hố PIT (min): 350mm, OH (min): 2600mm là có thể thiết kế lắp được thang máy kính gia đình

Cấu trúc xây dựng hố thang

Với  loại thang này thì cấu trúc xây dựng hố thang đa số bằng thép hình, hoặc khung nhôm hợp kim ốp bao quanh bằng vách kính. Một số ít xây dựng bằng 4 trụ cột bê tông cốt thép các đà ngang bằng thép

Những nơi áp dụng để lắp thang máy lồng kính

Trong các gia đình, biệt thự (Villa) tư nhân, nhà phố, phân lô, liền kề, Shophouse có ít nhất 1 hướng view giúp tăng độ sang trọng, hài hòa kiến trúc tổng thể.

Trong các showroom (ô tô, nội thất, trung tâm thương mại), cửa hàng, nhà hàng cao cấp…. tạo điểm nhấn mỹ quan, sang trọng

Để có bản vẽ chi tiết và chính xác thang máy lồng kính cho công trình của quý khách, vui lòng liên lạc với chúng tôi. Các kĩ sư xây dựng, thiết kế của chúng tôi sẽ tư vấn vừ gửi bản vẽ thiết kế hố thang máy kính (miễn phí) tới quý khách hàng.

Các tính năng an toàn của thang máy kính

Thang máy kính đa số được lắp trong gia đình phục phụ sự di chuyển của con người, do đó yếu tố an toàn thang máy phải được đặt lên hàng đầu. Các thiết bị an toàn như thang tải khách nhưng nó còn thêm một vài tính năng an toàn riêng thiết thực cho gia đình có người già, trẻ em, người khuyết tật, người khiếm thị vẫn sử dụng được thang an toàn.

Các tính năng an toàn chính:

Trong trường hợp xảy ra hiện tượng mất điện, hệ thống cứu hộ khẩn cấp (ARD) sẽ di chuyển đến tầng gần nhất tự động mở cửa cho người ra ngoài và tắt thang. Nó hoạt động trở lại khi có điện

Trang bị mành hồng ngoại để bảo vệ cho người dùng khi cửa thang đang đóng nhất là người khuyết tật, người già và trẻ nhỏ sẽ tự động mở ra (an toàn đóng mở cửa thang)

Việc sử dụng cảm biến tiên tiến và tín hiệu phản hồi thời gian thực nhận ra độ chính xác và nhiều tính năng an toàn cửa để đảm bảo an toàn cho hành khách.

Vì bất kì lý do gì mà cửa tầng và cửa cabin mở ( banh cửa, tác động mở cửa...) thang sẽ không hoạt động, khi thang đang chạy sẽ ngừng hoạt động ngay lập tức

Khi thang máy chạy quá hành trình cho phép, hệ thống công tắc chống vượt hành trình ở hai đầu hành trình được kích hoạt (đặt ở tầng trên cùng và dưới cùng), khi đó thang máy sẽ dừng khẩn cấp đảm bảo an toàn cho người trong cabin của thang

Chức năng bảo vệ trượt cáp, bảo vệ khi bị đứt hết cáp tải (thang rơi tự do) hệ thống phanh cơ khí an toàn kích hoạt giúp thang dừng khẩn cấp

Khi buồng Cabin thang máy chịu tải trọng nặng hơn tải trọng định mức (quá tải), thì chuông cảnh báo sẽ kêu và cửa không đóng, chỉ khi nào ra bớt người ( đến khi đủ hoặc thấp hơn tải trọng cho phép) thì thang lại hoạt động bình thường

Tính năng chọn thêm: điều khiển từ xa, cảnh báo động đất, ngập nước, thang chữa cháy, chống sét lan truyền, bảo mật thang máy bằng thẻ từ hoặc vân tay...

Những thiết bị đảm bảo an toàn cho thang:

Bộ cứu hộ tự động ARD

Hệ thống an toàn cửa tầng: Photocell multi beam, doorlock

Hệ thống liên lạc giúp liên lạc khẩn giữa trong và ngoài cabin: intercom, homephone

Hệ thống chống vượt tốc (Over speed governor - Safety Gear). Hệ thống chống vượt hành trình (Limit Switch). Hệ thống cảm biến dừng tầng chính xác. Thiết bị chống quá tải ( Over load)

Hệ thống bảo vệ: mất pha, ngược phase, sụt áp, tăng áp, quá dòng, bảo vệ chống quay trượt, bảo vệ quá nhiệt

Các tính năng thông minh của thang máy

Hủy cá́c lệnh thừa (lệnh gọi không mong muốn) bằng cách kích đúp vào thang sẽ hủy lệnh gọi tầng thừa đó

Hệ thống kiểm soát đích: là một hệ thống bổ sung làm tăng hiệu quả hoạt động của thang máy và giảm thời gian chờ đợi.

Bất cứ khi nào thang máy không được sử dụng, đèn quạt trong cabin được tắt để tiết kiệm năng lượng (thường cài đặt 15s) và quay trở lại hoạt động bình thường ngay lập tức nếu có tín hiệu gọi tầng.

Nút bấm đóng mở cửa nhanh, giảm thời gian chờ đợi. Chức năng giữ phím để tăng thời gian mở cửa

Chế độ chạy ưu tiên : khi được bật thang sẽ chỉ phục vụ trong cabin, ngoài các tầng không gọi được

Tự động bỏ qua lệnh gọi tầng từ bên ngoài nếu đã đủ tải trong cabin.

Việc thiết kế, lắp đặt thang máy lồng kính cần đòi hỏi kĩ thuật chính xác tuyệt đối để đảm bảo được tính thẩm mỹ cao nhất của thang máy kính.  Để nhận được tư vấn xây dựng chính xác và phù hợp với gia đình mình, vui lòng liên hệ với chúng tôi. Các kỹ sư TPEC Việt Nam sẽ tư vấn kích thước 1 cách tỷ mỉ, kĩ càng để Sản phẩm thang máy lồng kính cuối cùng mà quý khách hàng sử dụng là hoàn hảo.

Tải về Catalogue thang máy kính

Chuyên gia của chúng tôi luôn sẵn sàng tư vấn miễn phí cho quý khách hàng để lựa chọn được thang máy lồng kính phù hợp nhất!
