Kích thước thang máy gia đình tiêu chuẩn và đặc biệt; OH > 2,4 mét; không hố PIT

Có phải bạn đang muốn lắp đặt thang máy gia đình? Liệu kích thước thang máy gia đình đang thiết kế có phù hợp? Yêu cầu về an toàn đối với chiều cao tầng trên cùng (OH) và độ sâu hố PIT thấp nhất bao nhiêu là đủ? Loại nào thì phù hợp với công trình và nhu cầu gia đình bạn? Chúng tôi xin đưa ra các thông số thiết kế kĩ thuật đặc biệt và công thức tính để bạn có thể tra cứu trực tiếp áp dụng!

Kích thước thang máy gia đình tiêu chuẩn

Nhu cầu sử dụng thang máy gia đình từ 4 đến 6 người đi, tải trọng nhỏ 300kg tới 450kg là phổ biến nhất và được đa số mọi người lựa chọn. Diện tích nhà nhỏ hạn chế với 35m2 cho tới 60m2, bạn có thể bố trí thang máy tại vị trí cuối nhà hoặc hoặc giữa cầu thang bộ, kích thước phủ bì hố thang từ 1,8 mét vuông.

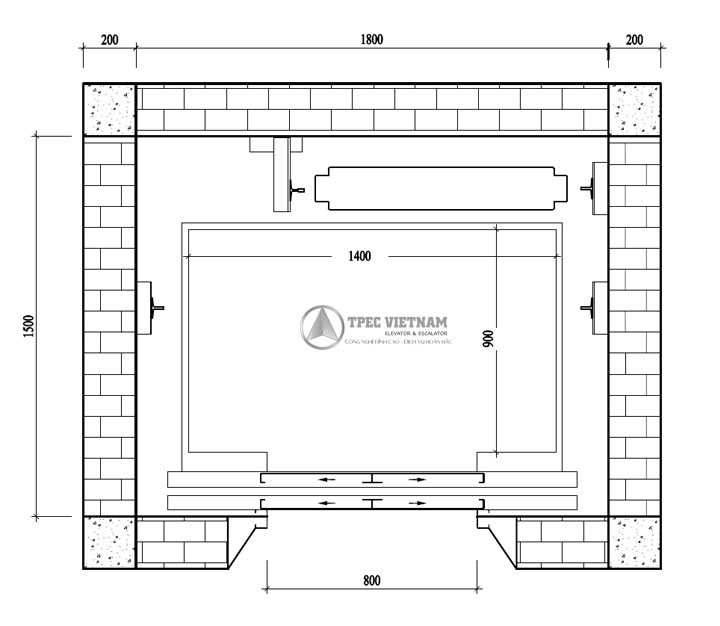

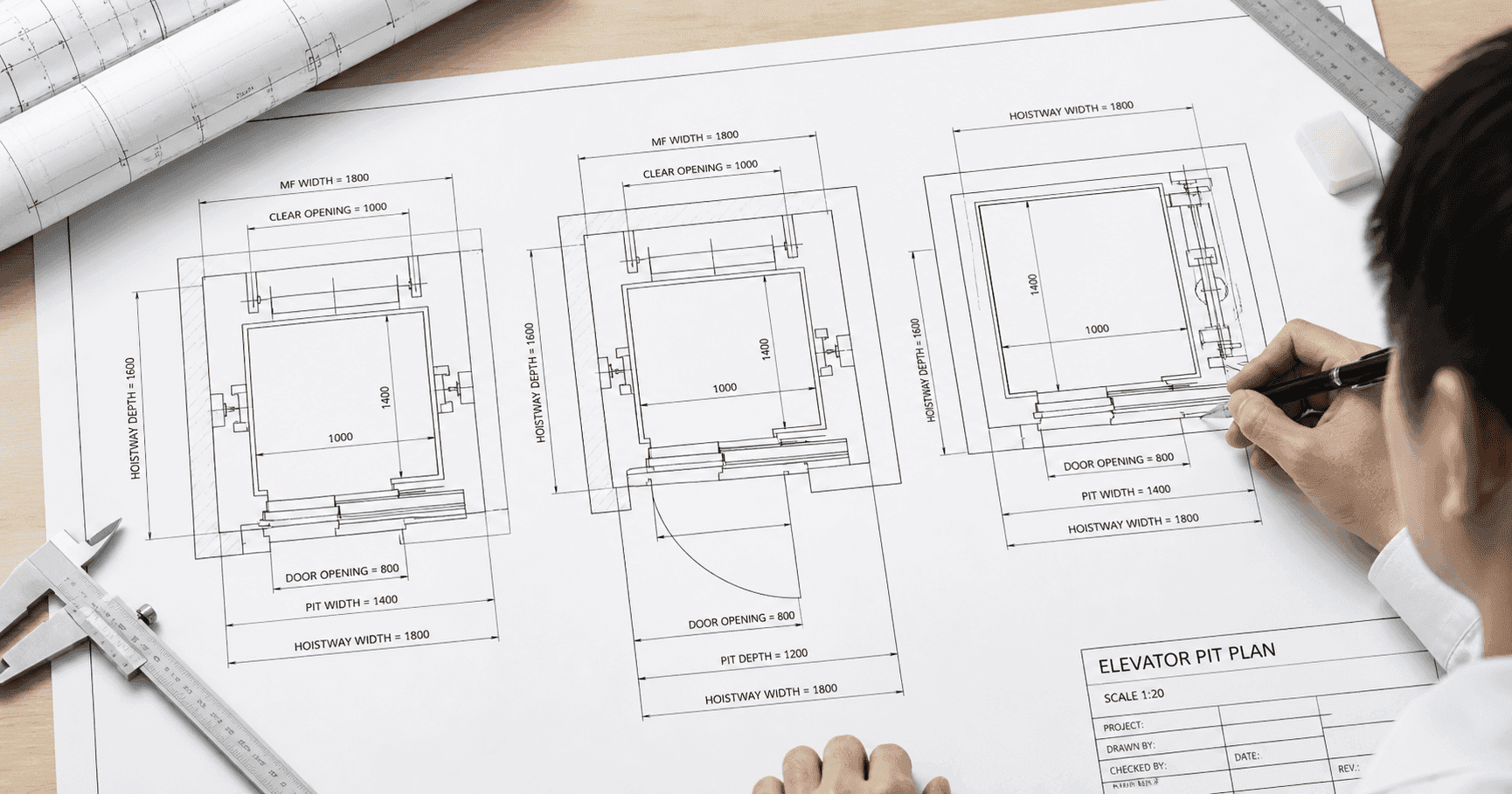

Kích thước thang máy gia đình 450kg

Kích thước thang máy gia đình 450kg tiêu chuẩn có kích thước thông thủy hố thang là 1800x1500mm hoặc 1600x1600mm kích thước cabin là 1400x900mm / 1200x1000mm cửa tiêu chuẩn rộng 800 / 700mm thường áp dụng cho nhà diện khoảng 60mđến 80mlà phù hợp

Thiết kế kích thước thang máy 450kg cửa mở tim rộng 800mm

  • Thông thủy hố thang máy: chiều rộng 1800mm x chiều sâu 1500mm
  • Kích thước Cabin lọt lòng: rộng 1400mm x sâu 900 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 800mm x cao 2100mm

Kích thước thang máy gia đình 450kg cửa mở tim 800mm
Kích thước thang máy gia đình 450kg cửa mở tim 800mm

Thiết kế kích thước thang máy cửa mở trung tâm rộng 700mm

  • Thông thủy hố thang máy: chiều rộng 1600mm x chiều sâu 1600mm
  • Kích thước Cabin lọt lòng: rộng 1200mm x sâu 1000 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 700mm x cao 2100mm

Kích thước thang máy gia đình 450kg cửa trung tâm 700mm
Kích thước thang máy gia đình 450kg cửa trung tâm 700mm

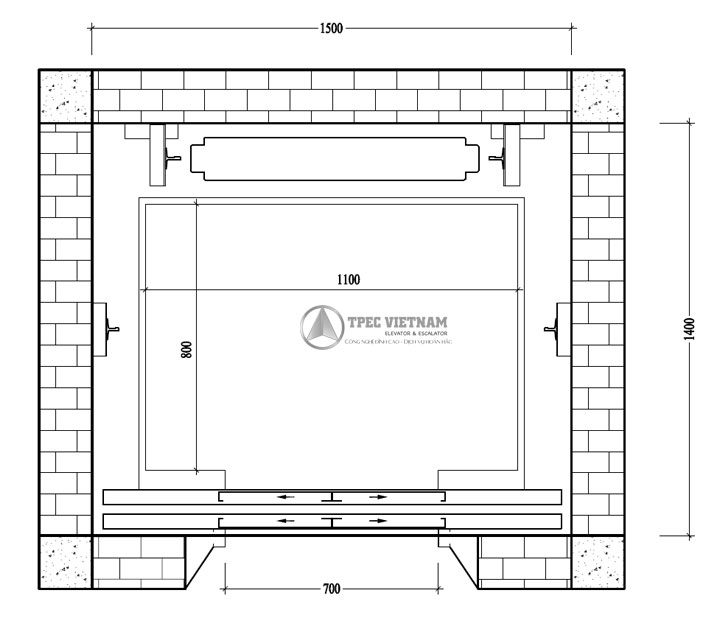

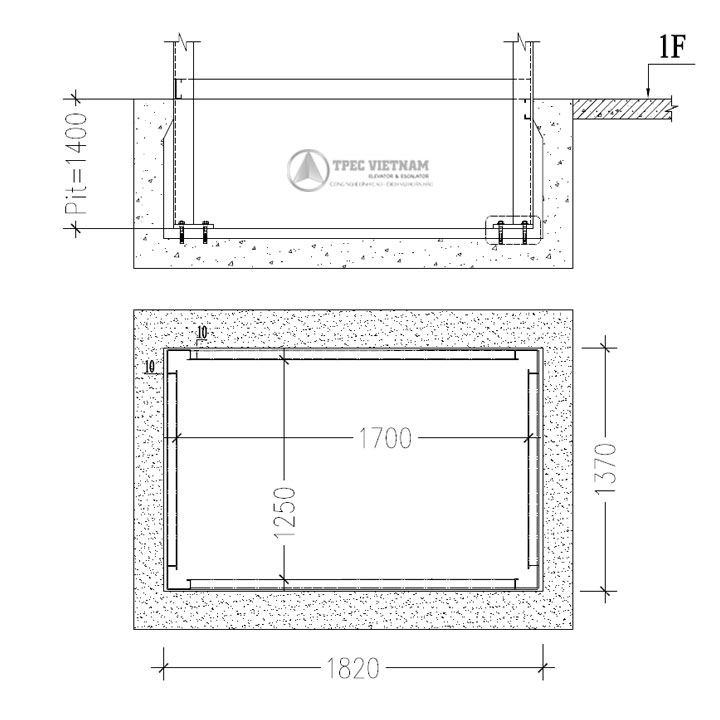

Kích thước thang máy gia đình 350kg

Kích thước thang máy gia đình 350kg tiêu chuẩn có kích thước lọt lòng rộng x sâu là 1500x1500mm hoặc 1400x1600mm có kích thước cabin lọt lòng 1100x800mm hoặc 1000x1000mm độ rộng cửa lọt lòng sử dụng là 700 / 600mm chi tiết 2 loại như sau:

Thiết kế kích thước cửa mở tim rộng 700mm

  • Thông thủy hố thang máy: chiều rộng 1500mm x chiều sâu 1500mm
  • Kích thước Cabin lọt lòng: rộng 1000mm x sâu 900 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 700mm x cao 2100mm

Thiết kế kích thước cửa mở tim rộng 600mm

  • Thông thủy hố thang máy: chiều rộng 1400mm x chiều sâu 1600mm
  • Kích thước Cabin lọt lòng: rộng 1000mm x sâu 1000 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 600mm x cao 2100mm

Kích thước thang máy gia đình 250kg

Kích thước thang máy gia đình loại 250kg (loại nhỏ) có 2 lựa chọn kích thước lọt lòng rộng x sâu là 1450x1250mm hoặc 1350x1350mm kích thước cabin sử dụng là 1050x650mm hoặc 950x750mm cửa thông thủy sử dụng là 650 / 600mm

Thiết kế kích thước cửa mở tim rộng 650mm

  • Thông thủy hố thang máy: chiều rộng 1450mm x chiều sâu 1250mm
  • Kích thước Cabin lọt lòng: rộng 1050mm x sâu 650 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 650mm x cao 2100mm

Thiết kế kích thước cửa mở tim rộng 600mm

  • Thông thủy hố thang máy: chiều rộng 1350mm x chiều sâu 1350mm
  • Kích thước Cabin lọt lòng: rộng 950mm x sâu 750 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 600mm x cao 2100mm

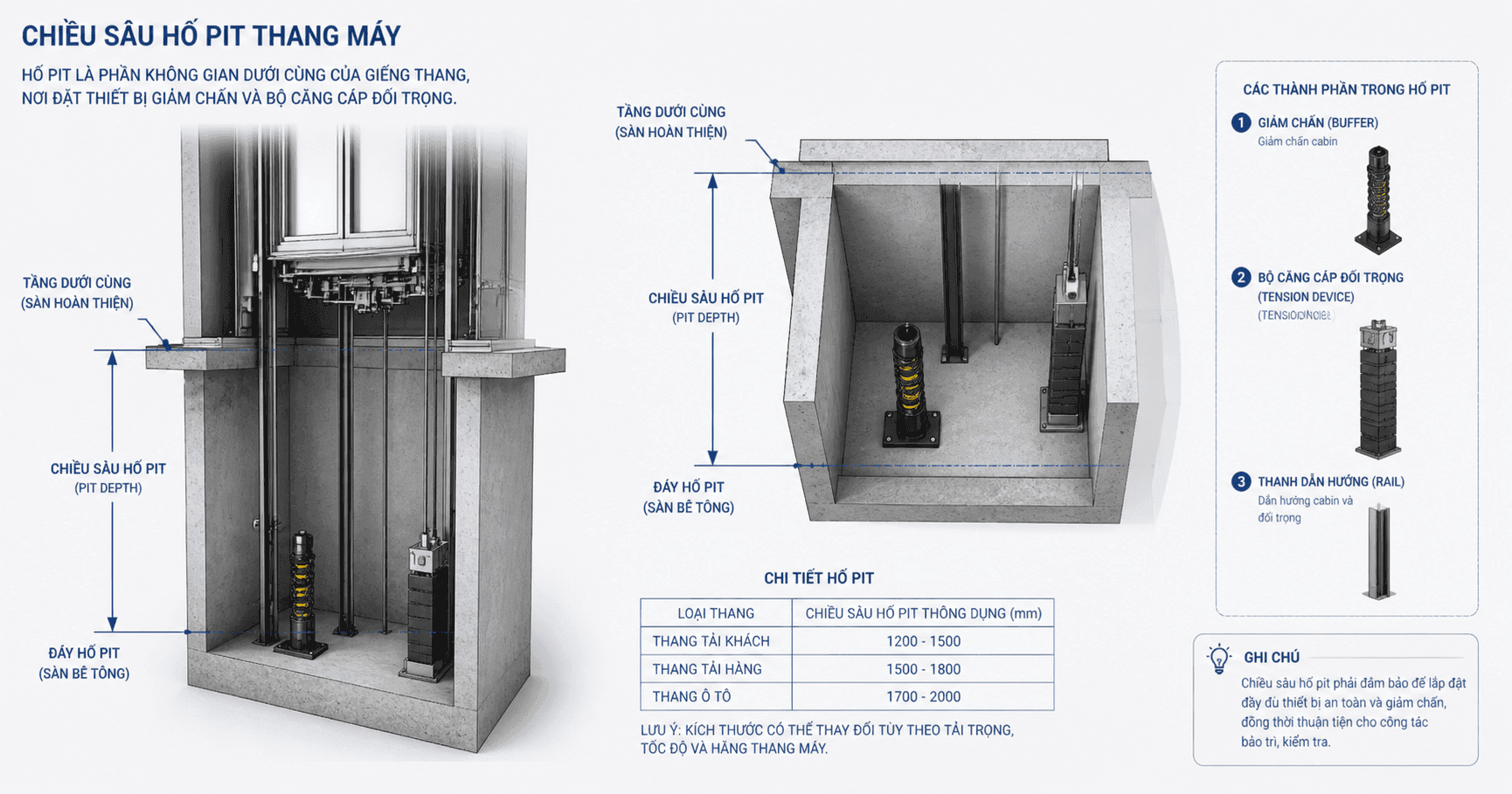

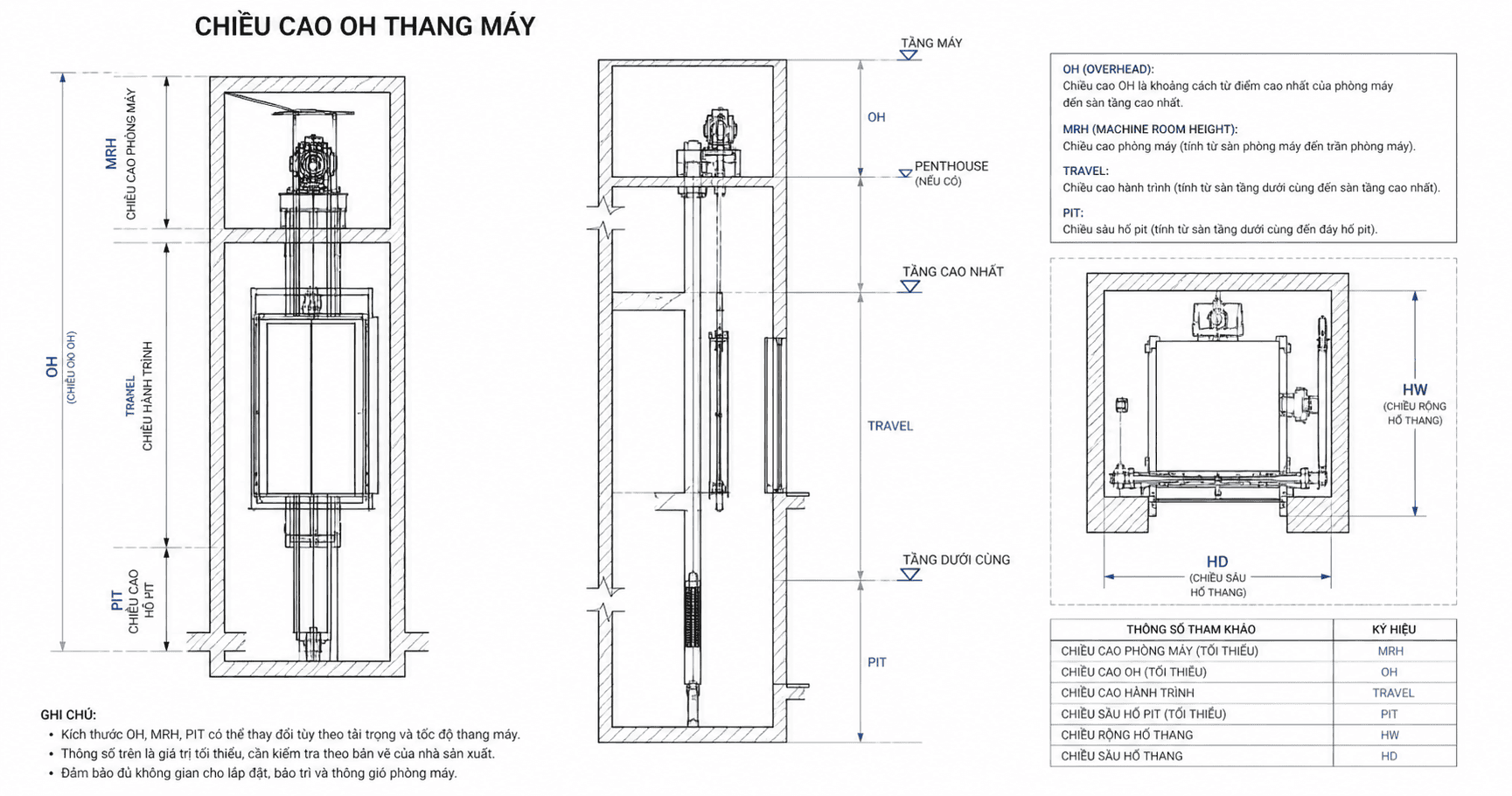

Với những công trình xây mới không bị giới hạn bới chiều sâu hố PIT, chiều cao phần đỉnh giếng thang tầng trên cùng (OH - Over Head) thì lựa chọn. Pit (âm xuống) = 1400mm, OH = 4200mm (từ sàn tầng trên cùng tới đỉnh giếng thang). Nếu lựa loại có phòng máy thì xây thêm chiều cao phòng máy là 1600mm nữa. Kích thước Pit , OH này áp dụng cho cả thang 250kg, 350kg, 450kg nói trên.

Kích thước thang máy gia đình kết hợp với kinh doanh dịch vụ

Với những gia đình vừa kết hợp nhà ở và nhà cho thuê, văn phòng cho thuê, khách sạn, chung cư mini, thì nhu cầu cabin thang máy đi được từ 9 đến 11 người. Kích thước hố thang cần được thiết kế  sao cho phù hợp giúp giải phóng lưu lượng người sử dụng nhanh chóng.

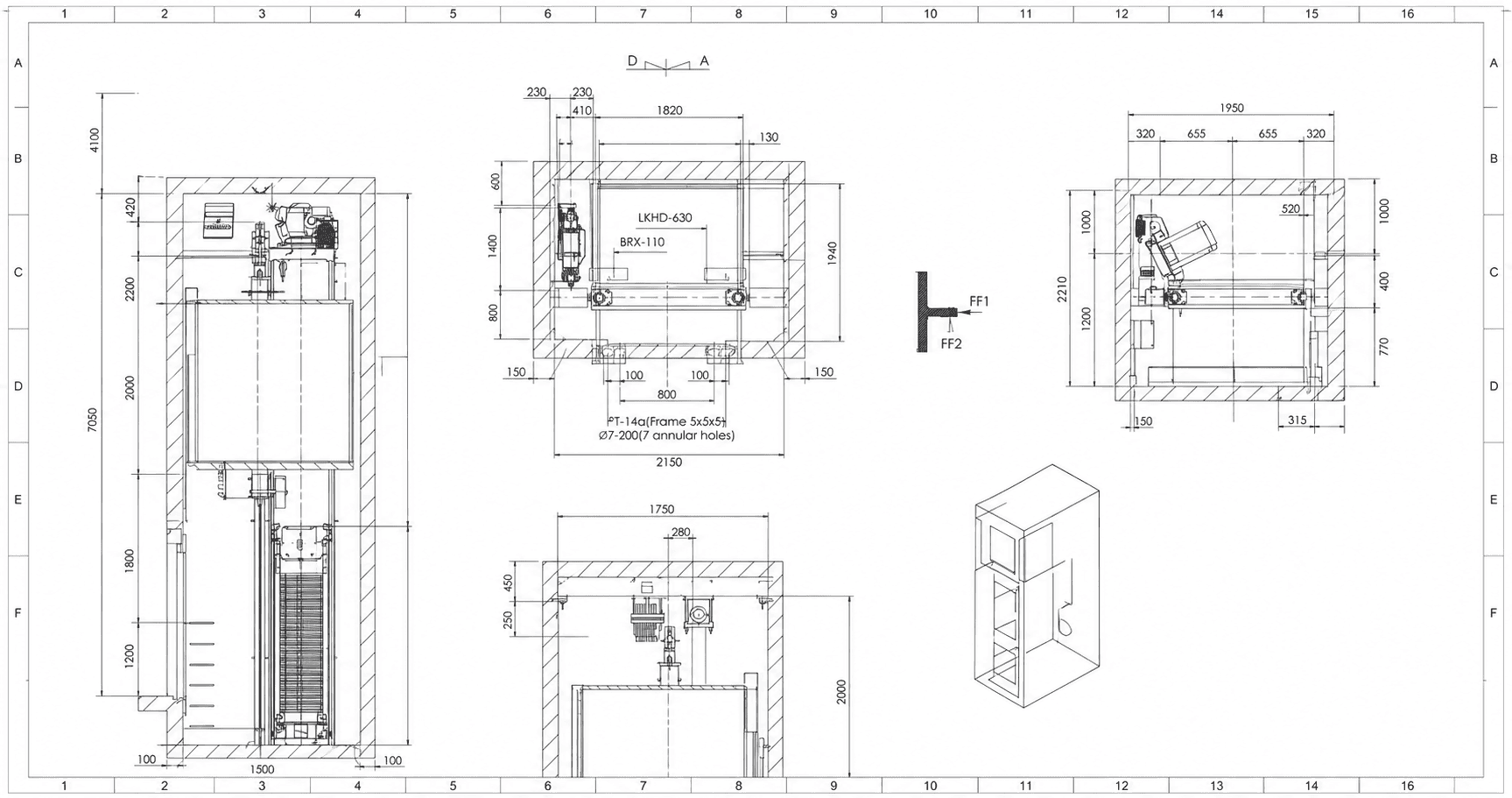

Kích thước thang máy 630kg (Tải khách) cho gia đình

  • Thông thủy hố thang máy: chiều rộng 1800mm x chiều sâu 1800mm
  • Kích thước Cabin lọt lòng: rộng 1400mm x sâu 1200 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 800mm x cao 2100mm

Kích thước thang máy 750kg (Tải khách) cho gia đình

  • Thông thủy hố thang máy: chiều rộng 2000mm x chiều sâu 2000mm
  • Kích thước Cabin lọt lòng: rộng 1600mm x sâu 1400 x cao 2350mm
  • Độ rộng cửa tầng thông thủy sử dụng: rộng 900mm x cao 2100mm

Công thức tính kích thước Cabin tiêu chuẩn

Thiết kế kích thước thang máy cửa mở trung tâm về 2 phía

  • Chiều rộng Cabin= Chiều rộng thông thủy hố thang  - 400mm
  • Chiều sâu Cabin = Chiều sâu thông thủy hố thang - 600mm
  • Công thức tính chiều rộng mở cửa : DW = HW/2 + 150mm

Thiết kế kích thước thang máy lựa chọn cửa mở lùa về 1 phía

  • Chiều rộng Cabin sử dụng = Chiều rộng lọt lòng hố thang  - 400mm
  • Chiều sâu Cabin sử dụng = Chiều sâu lọt lòng hố thang - 650mm
  • Công thức tính chiều rộng mở cửa : DW = (HW - 250mm) / 1.5

Ngoài hai kích thước phổ biến trên, “kích thước thang máy nhỏ nhất?” là câu hỏi mà tôi hay nhận được từ khách hàng của mình. Kích thước thang máy dạng đặc biệt với kich thước thiết kế tùy biến để phù hợp với Biệt thự Tư nhân, các nhà cải tạo có diện tích nhỏ cho phần thang máy, cả chiều sâu hố PIT và chiều cao OH đều rất thấp

Phương án thang máy chở người dạng đặc biệt này có giá cả chi phí tăng hơn so với các phương án khác, do có thiết kế khác biệt với đối trọng sử dụng thép và có nhiều chi tiết, kĩ thuật phức tạp cần độ chính xác tuyệt đối nên giá thành cao hơn

Với các  hố thang máy có kích thước mini như vậy, bạn hãy liên hệ trực tiếp tới chúng tôi để được khảo sát và tư vấn trực tiếp miễn phí. Tham khảo thêm kích thước thang máy gia đình dạng đặc biệt để biết thêm nhiều dạng kích thước hố thang đặc biệt khác.


Với các định dạng kích thước trên áp dụng để quý khách hàng lựa chọn. Trường hợp quý khách hàng đã có hố thang mà có một trong 3 điều kiện không thỏa mãn  PIT hoặc OH hoặc kích thước gần giống với kích thước tiêu chuẩn trên. vui lòng liên hệ với chúng tôi để được hỗ trợ thêm


Kích thước thang máy gia đình với PIT: >= 400mm. OH: >= 2700mm. Tốc độ : 0,5 -> 0,63 ( m/s )

Bảng thông số kĩ thuật áp dụng cho PIT > 400mm, OH > 2700mm tương ứng với bảng thông số kĩ thuật kích thước áp dụng cho đối trọng đặt phía hông hoặc đối trọng đặt phía sau



thông số kích thước thang máy gia đình PIT : >400 . OH: >2700 . Tốc độ : 0,5-0,63 ( m/s )

CÔNG THỨC TÍNH KÍCH THƯỚC CABIN
  • Đối trọng phía sau: Chiều rộng CW = HW - 200mm; Chiều sâu CD = HD - 650mm ( Cho cửa SO- lùa 2 cánh về 1 phía)
  • Đối trọng phía hông: Chiều rộng CW = HW - 550mm; Chiều sâu CD = HD - 400mm ( Cho cửa SO- lùa 2 cánh về 1 phía)
  • Độ rộng cửa: DW = (HW - 250mm) / 1.5

Trong trường hợp thông số kỹ thuật nhỏ nhất của chiều rộng hố thang là 1350mm đủ để mở cửa CO 600 trở lên thì công thức tính chiều sâu Cabin như sau:

  • Đối trọng phía sau : CD = HD - 550mm
  • Đối trọng phía hông : CD = HD - 300 mm
  • Công thức tính chiều rộng mở cửa : DW = HW/2 + 150mm

NOTE: Phần dựng khung hố thang cho phép sai số là ± 2cm


Hố thang có PIT: >=400. OH từ: 2400-2600, Tốc độ : 0,5 (m/s ).

Kích thước thang máy gia đình thiết kế đối trọng đặt hông tương ứng thông số kĩ thuật tại bảng dưới đây:

Kích thước thang máy gia đình Pit>400, OH 2400 - 2600mm

CÔNG THỨC TÍNH KÍCH THƯỚC CABIN  ( Đối trọng phía hông )

  • Chiều rộng Cabin  CW= HW- 550mm
  • Chiều sâu  Cabin   CD=  HD - 300mm ( Cho cửa CO)

THIẾT KẾ ĐẶC BIỆT PIT: >= 300mm. OH:>= 2400mm , Tốc độ : 0,5-1,75m/s.

Với kích thước thang máy gia đình áp dụng ĐỐI TRỌNG PHÍA HÔNG

Thông số kích thước thang máy gia đình Pit>=300mm; OH>=2400

CÔNG THỨC TÍNH KÍCH THƯỚC CABIN  ( Đối trọng phía hông )

  • Chiều rộng CW= HW- 500mm
  • Chiều sâu   CD=  HD - 400mm ( Cho cửa SO)

Tốc độ của thang máy phụ thuộc vào chiều cao OH và PIT  :

  1. OH= 1950 + 450mm ( Tốc độ 0,5m/s ); PIT> 300
  2. OH= 1950 + 850 mm ( Tốc độ 0,63m/s ) ;  PIT> 500
  3. OH= 1950 + 1550mm ( Tốc độ 1m/s ) ;  PIT> 900
  4. OH= 1900 + 2100 mm ( Tốc độ 1,5-1,75m/s ) ;  PIT > 1500

Kích thước thang máy gia đình PIT> 400, OH> 3500, Tốc độ : 0,5m/s.

THIẾT KẾ ĐẶC BIỆT- CỬA MỞ TAY - ĐỐI TRỌNG PHÍA SAU - TỐC ĐỘ 0.5M/S

thông số kích thước thang máy gia đình Pit>400, OH>3500, tốc độ>=0.5m/s

Trong các trường hợp yêu cầu khác như : thang máy có 2 cửa cabin vuông góc nhau hoặc cabin có 2 cửa thông nhau thì vui lòng liên hệ với chúng tôi để được tư vấn cụ thể

 Ghi chú: mọi kích thước thang máy gia đình nói trên đều được hiểu là kích thước thông thủy thang máy. Nếu là giếng trời hoặc vị trí dựng hố thì tính kích thước hố công thêm phần dựng khung thép, khung nhôm, vách kích , vách alumi



Tư vấn từ chúng tôi

Các dạng kích thước hố thang trên chúng tôi đưa ra kích thước thiết kế trên để đảm bảo thi công và lắp đặt thang được đúng thì yêu cầu độ dung sai xây dựng để đảm bảo kích thước lọt lòng trên không vượt quá 1cm với cấu tạo thang máy HomeLift đặc biệt Và 2,5cm với thang máy gia đình tiêu chuẩn. Trường hợp độ sai số vượt quá thì kích thước cabin và kích thước cửa tầng có thể bị ảnh hưởng thu nhỏ lại

Đối với nhà xây mới thì nên lựa chọn phương thức xây dựng hố thang theo tiêu chuẩn

Đối với nhà Xây mới mà làm thang máy kính nên để kích thước hố thang và PIT OH theo tiêu chuẩn để đảm bảo lắp đặt vận hành nhanh chóng

Những nhà cải tạo sửa chữa nên tham khảo với đơn vị thang máy để được tư vấn kích thước thang máy chuẩn xác nhất
